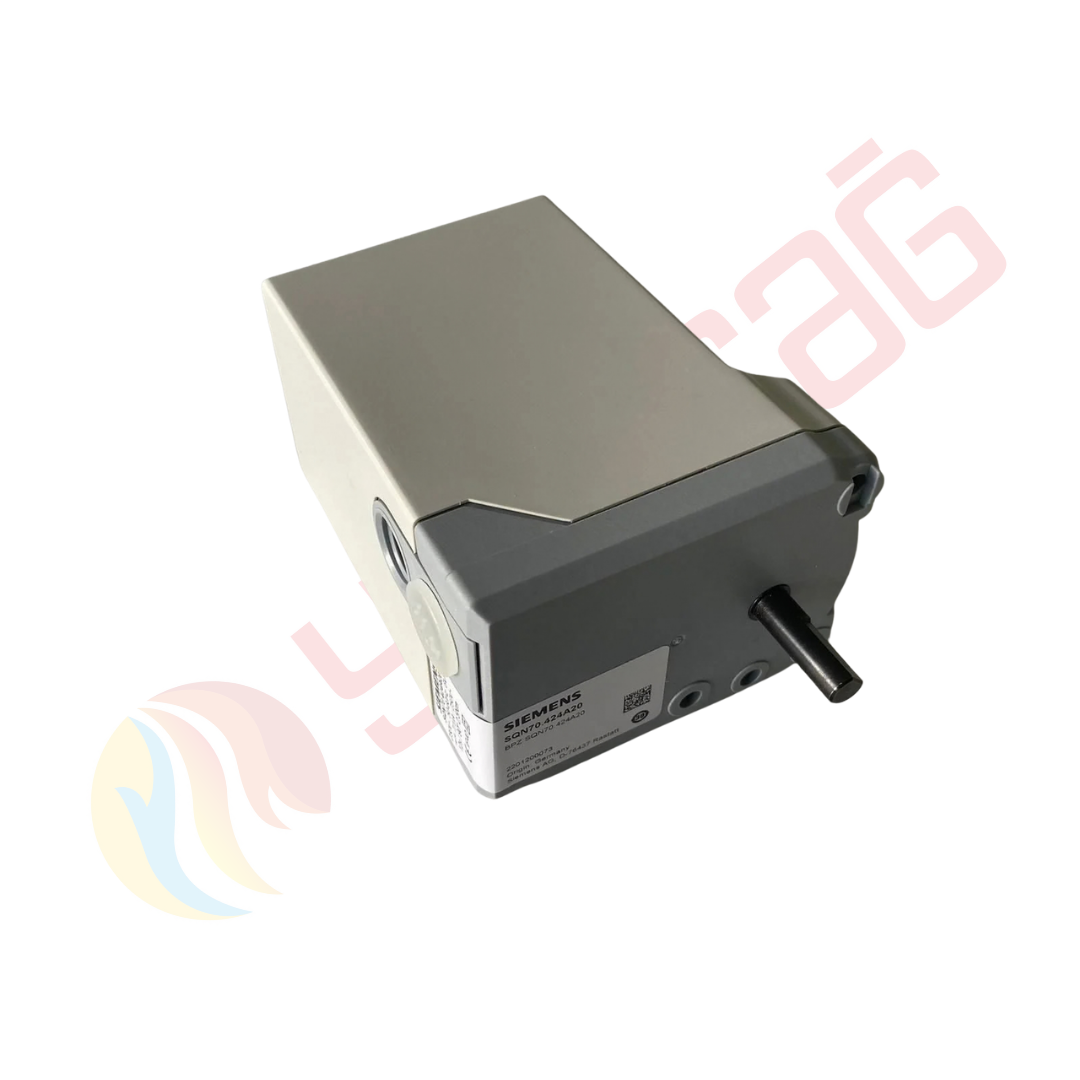

Siemens SQN70.424A20 Brülör Servo Motoru
Siemens SQN70.424A20 12 Saniye Hızlı Tip Hava Damper Aktüatörü
Siemens SQN70.424A20 klape pozisyonlandırma motoru, küçük ve orta kapasiteli brülör sistemlerinde hava klapelerinin tam doğrusal ve kararlı şekilde kontrol edilmesini sağlar. Dahili devre yapısında yer alan Diyagram No: 2 şeması ve çift entegre yön rölesi sayesinde brülör kontrol ünitelerinden gelen konumlandırma sinyallerini gecikmesiz olarak mekanik harekete dönüştürür. Mekanik kalibrasyon adımlarında doğruluğun yakalanması için kontrol şemalarının montaj doğruluğu esaslarına göre doğrulanması gerekmektedir.
Isıl proses otomasyonunda orijinal komponentlerin tercih edilmesi, sistem bileşenlerinin kararlılığı ve işletme sürekliliği açısından hayati bir gerekliliktir. Darbeye ve yüksek ısıya dayanıklı polimer dış muhafazası, zorlu endüstriyel kazan dairesi şartlarında iç mekanik dişli grubunu ve sınır switchlerini harici çevre koşullarına karşı tam koruma altına alır. Frekans dalgalanmalarından etkilenmeyen senkron motor yapısı, hava akış oranını ayarlanan limit değerler içerisinde sabit tutarak yakıt sarfiyatının optimize edilmesinde kritik bir rol üstlenir.
Siemens SQN70.424A20 Teknik Özellikler & Veri Tablosu
| PARAMETRE | VERİ |
|---|---|
| Üretici Marka | Siemens |
| Tam Model Kodu | SQN70.424A20 |
| Menşei / Üretim Yeri | Almanya |
| Nominal Çalışma Torku | 2.5 Nm |
| Çalışma Süresi (90°) | 12 saniye |
| Şebeke Gerilimi | 230 V AC (+10% / -15%) |
| Sürücü Mili Tipi | 0 numaralı tek tarafı düzleştirilmiş D-Shaft |
| Dahili Röle Sayısı | 2 adet entegre kontrol rölesi |
| Yardımcı Anahtar Sayısı (AS) | 2 adet ayarlanabilir sınır anahtarı |
| Tutma Torku | 1.2 Nm |
| 60 Hz Frekanstaki Çalışma Süresi | %17 daha kısa çalışma süresi |
| Dönüş Yönü | Saat yönünün tersine (Counterclockwise) |
| Şebeke Frekansı | 50...60 Hz (±6%) |
| Potansiyometre Uyumu | Yok (Pot. seçeneği bulunmaz) |
| IP Koruma Sınıfı | IP54 |
| Çalışma Sıcaklığı | -20°C ... +60°C ortam sıcaklığı limitleri |
| Gövde Uzunluğu | 117 mm kasa derinlik ölçüsü |
| Gövde Yapısı | Darbe ve ısı dayanımlı polimer plastik |
Siemens SQN70.424A20 Uyumluluk & Uygulama Alanları
